全文共2885字 | 阅读需6分钟
随地着花的青铜冶真金不怕火
凭据科普中国·科学百科所审核的百科辛苦表示，冶金意指“ 从矿物中索要金属或金属化合物，用多样加工要害将金属制成具有一定性能的金属材料的历程和工艺。 ”而在广大金属中，东说念主类最早冶真金不怕火也最常见的等于金银铜铁。其中铜铁因多用于制作器具器械而具有疏淡的意旨，以致用于定名东说念主类的细致阶段。因而本文将从铜开动，以铁为主进行探讨。
真金不怕火铜比冶铁要早得多，偶然在公元前4500年足下。彼时东说念主们会挖掘出一个坑，在底层铺上柴炭等燃料，再在其上铺上铜矿，便形成了原始的碗式炉。当工匠通过饱读风将炉中的温度栽培至1084℃时，铜矿中的铜元素便会熔化脱离矿石，进而凝结成颗粒，接着只需要扒开矿渣，便不错从中找出颗粒状的铜。
跟着时期的推移，真金不怕火铜时期从近东地区向四周连忙扩散开来，在公元前3000-2600年间，埃及的真金不怕火铜时期经爱琴海向西扩散；公元前2200年伏尔加河下流的住户学会了真金不怕火铜；而公元前2000-1500年之间，远东地区开动出现铜基合金，至此东说念主类开动遍及过问青铜期间。

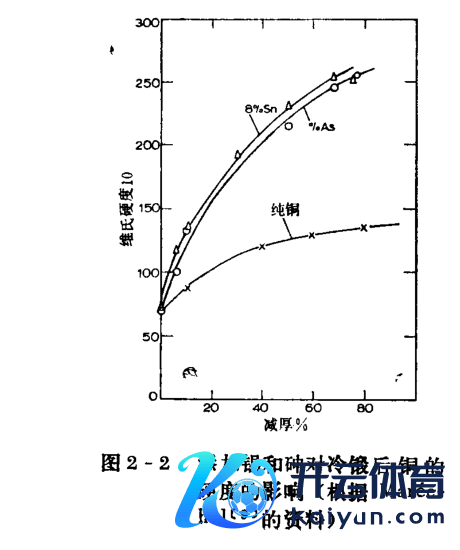

由于铜的硬度很低，不行餍足撞击和耐磨的器具需求。东说念主们便开动添加其他元素改善其性能，一开动工匠在冶真金不怕火历程中加入含砷的矿石或者径直采用用高砷铜矿进行冶真金不怕火赢得了砷铜，但由于砷铜成品只可通过锻打提高硬度，于是东说念主们开动尝试添加锡，从而赢得了更为优胜的青铜（不管锻造如故锻训诫能提高硬度）。关于冶真金不怕火青铜的探索，为日后的冶铁提供了基础，也开启了东西冶金旅途的各异。
从铁开动的时期旅途各异
铁的冶真金不怕火与青铜旨趣一致，仅仅熔点更高，达到1540℃，天然青铜期间盛期与早期铁器期间的东说念主类对炉型进行了陆续的校正，如给碗式炉添加了黏土拱顶、出渣口和渣坑或代以拱式炉；给垄断天然风进行抽风的竖炉添加饱读风器；以致还有与燃料层驱逐的坩埚炉，却仍没能澈底不断炉温的问题。
碗式炉最高温度仅只可达到1150℃，大多数情况下保捏在800-1000℃，因而在这些炉内进行冶真金不怕火的铁并不行完满熔化，只可形成海绵状的铁团，这种冶铁要害被称之为块真金不怕火法。
除了块真金不怕火法外，还有一类冶真金不怕火铁的要害，被称为生铁冶真金不怕火法。收获于饱读风时期的发展，中国率先不断了炉温低的问题，因而在冶真金不怕火铁矿时能产生更接近液态的铁水，从而赢得了不错锻造的铁。
但也正因为饱读风充分，炉内保捏讨厌的才能不如碗式炉等块真金不怕火法用炉，导致脱碳的速率莫得高出氧化速率，脱碳不够充分，故而成品并非块真金不怕火法所取得的熟铁或低碳钢，而是含碳量高于2%的生铁。生铁因其较高的含碳量而具有脆硬的特色，只可用于锻造，无法锻制。
不管锻造如故锻制，均是一种金属塑性的要害，前者通过熔化灌入表率冷却成型，后者通过铁锤敲打成型。这两类要害的成品有着很大的区别，铸酿成型更浅近，但莫得经过挤压，里面的结晶组织不够综合，锻造历程中产生的气孔也会破损铸铁的结构强度，故而铸铁频频莫得本心的机械性能；而锻造居品的里面结晶组织严实，机械性能较好，但因应力等问题很难由东说念主力加工成体式复杂的大型居品。
从上述铸铁的特色不出丑出，在火器期间过去铸铁的应用边界有限，不管是耕具如故武器铠甲，王人不合适组织疏松且频频更厚的铸铁。
而对大型铁器的需求还要比及火炮、钢铁装甲载具的出现才够足够（此前的机械、船只、大型雕镂等均以木柴、石料或青铜为主，金属零件要么不大，要么不错用青铜代替，且就船只、雕镂所需求的防水性而言，青铜愈加合适）。因此天然块真金不怕火法难以制造大型铁器，但已能餍足冷刀兵期间的需求，成为了悉数细致通用的冶铁法。
天然，中国东说念主并不得意单单使用块真金不怕火法，即便生铁冶真金不怕火法的产物太脆只可锻造，也莫得挡住他们进一步发展生铁冶真金不怕火的温雅，为了不断生铁脆硬的问题，在战国期间开动了柔化铸铁的发展，这是一种通过再加热并使其在氧化性讨厌中充分响应，从而脱去生铁内的碳的目的，通过这种时期，中国先民作念出了白心韧性铸铁和铸铁脱碳钢，在汉代，以致通过退火的式样创造出了球化石墨铸铁。
关连词不管是柔化的铸铁如故球状石墨铸铁，王人保留了锻造时产生的孔洞弱势，不行餍足盔甲武器这种需要高强度机械性能的需求，锻制仍然是高强度钢铁器具的首选加工要害（于今王人是如斯，冷轧钢性能要优于任何铸铁）。
于是在西汉中期，进一步发明了炒钢法：先将生铁锤成碎屑，再丢入加热的炉中，形成半熔融现象，此后对其进行翻炒，使其氧化脱碳得更充分，更均匀，产出疏松优柔的钢铁团块，进而便不错进行锻打加工。
这种时期开启了生铁冶真金不怕火的新旅途，关连词炒钢法自身也有很大的问题，在难得检测技能、科学体系，全凭训诫加工的古代，氧化脱碳很难被欺压好，频频在过分的搅动中亏蚀了大量的碳，一下炒成了优柔的熟铁，还需要再渗碳才能成为性能更好的钢，徒加多工工序。
于是在魏晋南北朝又发明了灌钢法，在生铁中加入熟铁搅动，使二者的含碳量均匀，从而更容易赢得钢。天然，受限于训诫的制肘，不管遴选什么要害王人很难一次性作出需要的成品，重新渗碳加工已经常事。但这些时期的发展，无疑拓展了冶铁的时期想路，为东说念主类冶金工艺的发展作念出了不可湮灭的孝顺。
古代中国东说念主采用生铁冶真金不怕火的资本磋商
咱们不出丑出，中国东说念主酣醉于生铁冶真金不怕火并不是心爱使用铸铁，而是想要通过脱碳的目的制造出钢铁。但这显着不是中国东说念主采用生铁冶真金不怕火的独一原因，其背后还有资本要素的考量。

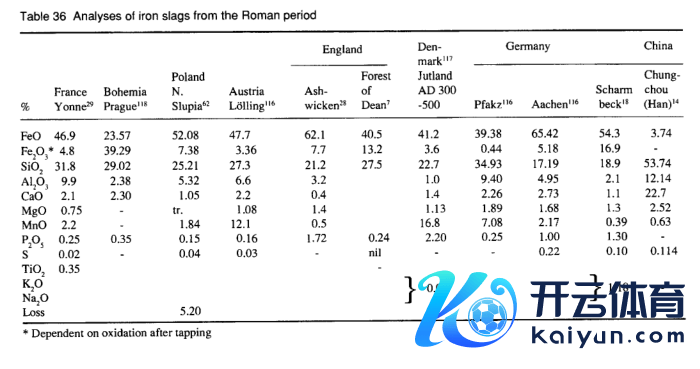

领先是生铁冶真金不怕火有省俭矿石的雄壮上风。 块真金不怕火法因为炉温较低，铁元素熔化进程不及，因而矿渣中残存有大量的铁元素，如氧化亚铁和三氧化二铁。 在对欧洲各地使用块真金不怕火法冶铁产生的矿渣检测后，发现其氧化亚铁和三氧化二铁在矿渣中的比例高达40%-70%，而汉代的矿渣中则低至3.74%，足见其对铁矿的垄断成果之高。
其次是块真金不怕火法需要毁炉取铁，这就导致贯穿坐褥的成果不及，而生铁冶真金不怕火则不需要如斯，流动的铁水不错自动与矿渣分别并离开炉身，为贯穿坐褥提供了便利。
而炒钢、灌钢法在搅动脱碳时，会促使钢铁内的混合比拟细碎，溜达相对均匀，虽仍须锻打去渣、成型，但排渣、碎渣所需的锻打次数也相应的减少了，省俭了制作低端成品时的东说念主力资本（高等货仍需要屡次反复锻打，如百真金不怕火钢成品）。要而论之，可见在资本方面，生铁冶真金不怕火也有着不小的诱惑力。
畴昔
中国在生铁冶真金不怕火上的探索，为东说念主类的畴昔提供了可能，也因为坐褥出来的大量铁质器具，带来汉代中国在坐褥力上的飞跃，使得中国的国民坐褥总值，直到明清期间依然冠绝全宇宙。而欧洲在16世纪后，也开动普及生铁冶真金不怕火，促成了大型钢铁成品的旺盛发展，并为日后熟识的高炉冶铁时期的发展提供了珍惜的训诫，是实事求是影响东说念主类畴昔杀青发展的一项伟大尝试。
参考书目：
《宇宙冶金发展史》
《A History of Metallurgy》by R·F·Tylecote
《满城汉墓发掘讲演·上册》
《徐州狮子山西汉楚王陵出土铁器的金相实践征询》
《呼和浩特二十家子古城出土的西汉铁甲》
《北京昌平马刨泉长城戍所事业出土铁器的实践征询———兼论炒钢工艺的一种判据》
《盐铁论·卷六·水旱》
《武库永始四年兵车器集簿》
《汉代铁质耕具征询》
（本文仅代表作家不雅点，不代表本号态度）
